主要特性與技術指標

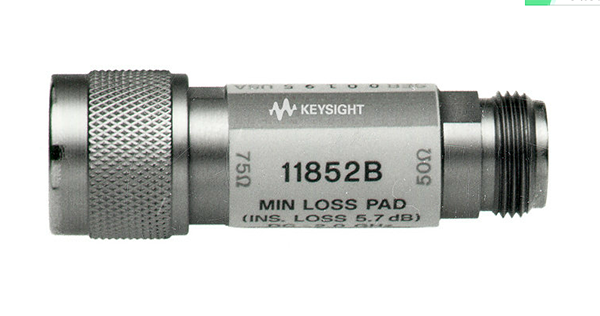

Agilent 11852B精密阻抗轉換器是一種用來將50Ω端口阻抗變換到75Ω或?qū)?5Ω端口阻抗變換到50Ω的低駐波比(SWR)且損耗最小的衰減器。

技術指標:

·頻率范圍：直流—3.0GHz

·反射損耗：75Ω的典型值≥30dB；50Ω的典型值≥26dB

·標稱總長度：60.1/ 2.37 (毫米/英寸)

·標稱直徑：22 / 0.87 (毫米/英寸)

·插入損耗：5.7 dB（一般）

·最大輸入功率：250mW(+24dBm)

·射頻接頭：50ΩN型（陰）和75ΩN型（陽）標準件；50ΩN型（陽）和75ΩN型（陰）選件004

·電氣長度：50.2 mm（1.98 in）

·總長度：60.1 mm（2.37 in）

·直徑：22.0 mm（0.87 in）

·回波損耗：> 27 dB
