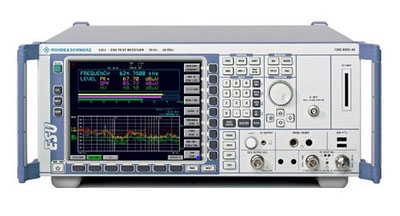

R&S|ESU8|EMI接收機|羅德與施瓦茨|EMC接收機|20Hz至8GHz

品 牌：德國 | 羅德與施瓦茨 | R&S | Rohde&Schwarz

關鍵點

R&S ESU是一臺全新的符合CISPR16-1-1標準的EMI測試接收機，滿足所有民用、軍用標準的電磁干擾測量。新的基于FFT的時域掃描算法可以實現比傳統EMI測試接收機快100倍的快速初測。R&S ESU也提供了自動和交互式的測量功能，實時中頻分析和包括CISPR-RMS檢波在內的多檢波器并行測量。

性能特點

-- 頻率范圍從20Hz到8/26.5/40GHz

-- 出色的RF指標

-- 極低的測量不確定度

-- 完全符合CISPR16-1-1標準

-- 滿足所有商業和軍用標準

測量速度

-- 帶時域掃描功能選件可極大減少總的測量時間

-- 頻譜儀模式下實現快速初測(***小掃描時間2.5ms)

-- 接收機模式可并行進行實時中頻分析

-- 快速時域分析(分辨率從10us開始，監測時間>2h)

-- 通過GPIB和LAN(以太)接口進行遠程控制

創新的設計

-- 所有的EMC檢波器, 包括CISPR-AV 和CISPR-RMS

-- 全自動測量(初測/終測)

-- 集成了報告生成功能(PDF, HTML, RTF文件格式)

-- Windows XP, USB接口，連接記憶棒

-- 移動硬盤接口(CF卡) 選件

優點概述

-- EMI測試接收機

-- 完全符合CISPR-16-1-1標準

-- 綜合的、內部的預選器(頻譜儀模式可關掉)

-- 集成了可至3.6GHz的20dB增益的預放大器

-- 包括CISPR-AVG和CISPR-RMS在內的多種檢波器選擇

-- 符合CISPR-和MIL-STD標準的測量帶寬

-- 用戶可編輯的掃描表(***多10個子范圍) (max. 2 million test points/trace)

-- 頻率掃描多并行打開三種檢波器(每條trace***多200,0000個點)

-- 第二個射頻輸入(1GHz, 有脈沖防護功能)

-- 時域測量(***多200,0000個測試點，測量時間≥10 μs/點)

-- 全自動或半自動測量(初測, 數據篩選, 終測)

頻譜儀

-- 動態范圍及小相位噪聲

-- 掃描時間

-頻跨>10 Hz: 2.5 ms 到 16 000 s

-0 頻跨：1 ?s 到 16 000 s

-- 分辨率帶寬10Hz到10MHz, 1/2/3/5步進

-- FFT, RRC和信道濾波器

-- 為實驗室應用提供通用而全面的評估工具(時域功率測量，IP3測量，噪聲測量/相位噪聲測量，信道/臨信道測量)

-- 廣泛的功能修正值(電纜損耗、天線系數)自動修正,

-- 用戶可編輯修正系數集合

-- 可在儀表硬盤上或通過前面板或后面板的LAN、USB接口完成設置和測試結果的保存

-- 現代的處理器技術(Celeron M, Windows XP嵌入式)和網絡(GPIB, LAN, USB), 遠程桌面功能

-- 通過GPIB或LAN進行遠程控制

-- LabView, LabWindows/CVI, VXI 即插即用設備

-- 設計緊湊(約重16kg)
