主要特性與技術指標

·在單機解決方案中頻率范圍在10 MHz至26.5 GHz之間

·以APC 3.5（米）的連接器為標準

·與SNS系列噪聲源兼容

描述

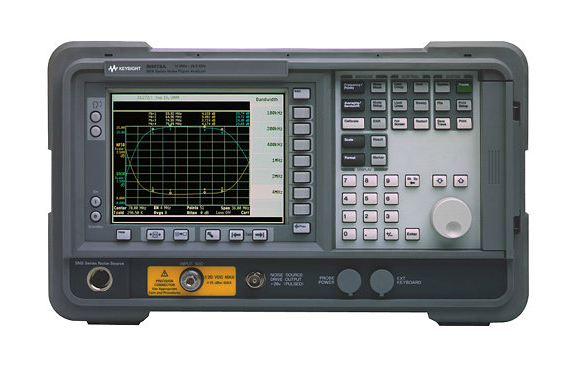

N8975A是一款高性能噪聲系數分析儀，用于進行快速、準確且可重復的噪聲系統測量。

N8975A易用的特性能將復雜的測量簡單化并讓您獲得值得信任的可重復且可靠的測量結果。

N8975A可同時提供噪聲系數和增益測量，并可以多種格式查看、打印和保存數據/顯示。

而且，N8975A還可以精確描述放大器和頻率轉化設備（包括通過專用第2條GPIB進行LO控制）的特性。

此外，N8975A還提供增強的測量準確度和比原來噪聲系數測試儀更快的測量速度，以及6個用戶可選的測量帶寬。

Agilent | N8975A 噪聲系數測試儀|安捷倫|噪聲系數分析儀|10MHz至26.5GHz

品牌:美國 安捷倫 Agilent |

N8975A：詳細介紹

·靈活而直觀的用戶界面

·簡便的測量設置

·低的儀器不確定度

·用彩色圖形顯示噪聲系統和增益頻率變化的關系曲線

·加強了與PC機和打印機的連通性

·能與Agilent346和347噪聲源配用

·能經軟盤調入儲存噪聲源的超噪聲比（ENR數據）

·能經第二個專用GPIB對本振進行控制

描述：

  N8975A是一款高性能噪聲系數分析儀，用于進行快速、準確且可重復的噪聲系統測量。

N8975A易用的特性能將復雜的測量簡單化并讓您獲得值得信任的可重復且可靠的測量結果。

N8975A可同時提供噪聲系數和增益測量，并可以多種格式查看、打印和保存數據/顯示。

而且，N8975A還可以精確描述放大器和頻率轉化設備（包括通過專用第2條GPIB進行LO控制）的特性。

此外，N8975A還提供增強的測量準確度和比原來噪聲系數測試儀更快的測量速度，以及6個用戶可選的測量帶寬。

NFA系列

靈活而直觀的用戶界面：

新推出的NFA系列噪聲系數分析儀上的用戶界面既直觀又便于使用，所用按鍵按順序和功能相互分類排列，因而易于查找。專用功能的層數被盡可能削減，并在屏幕上提供顯示儀器當前狀態的清晰視覺指示。

簡便的測量設置：

如今，NFA系列噪聲系數分析儀設法用其簡單但富有啟發性的菜單來取代復雜的測量設置。內置幫助按鍵可以提供關鍵功能和遠程編程命令，從而在進行測量時無需攜帶操作手冊。

低的儀器不確定度：

進行噪聲系數測量時，應當知道的一個關鍵參數是測量的不確定度。NFA系列噪聲系數測試儀具有低的儀器不確定度，這有助于制造商對元件進行精確、重復的測量。此外，為了幫助用戶規定其元件和系統的技術指標，Agilent公司還生產了一種基于網絡的不確定度計算器，可以向用戶提供對他們的測量指標如何改善和更準確地進行分類的信息。 提高批量測量的效率

在制造環境中，快速測量和重復性是決定性的因素。目前，NFA系列噪聲系數分析儀具有許多能縮短測量時間和提高批量測量效率的特點。頻率列表功能能使您在進行測量的整個測量頻率間隔內選擇一些特殊的頻率點。掃描取平均功能能夠在掃描期間伴隨著對被測件性能的調整對屏幕進行實時更新，這兩種功能以及進行快速、方便合格/不合格測試的極限線功能和調用全面已校儀器狀態的附加功能都能提高批量測量的效率。

更優良的連通性：

內置軟盤驅動器、GPIB、RS232串行端口和打印機端口連接器允許分析儀與PC機或工作站之間進行快速、方便的數據傳送。此外，還有一個用于連接大屏幕監視器的內置VGA連接器。

彩色圖形顯示：

為了改善實用性，新推出的噪聲系數分析儀配備了一個集成的17cm全色LCD顯示器，用于同時觀察噪聲系數和增益隨頻率的變化。有三種觀察測量的不同格式、兩個獨立通道或組合曲線圖格式，一個列表格式以及一個點頻噪聲系數和增益測量'表'格式。

便于實現自動化：

NFA系列噪聲系數分析儀包含2個工業標準型GPIB端口和1個RS232串行端口，以幫助對儀器進行自動控制。第二個GPIB端口專用于控制本振，缺省控制語言采用的是SCFI，但用戶也可以定義專門的本振命令。

易于組建：

為了幫助將新型分析儀組合到制造環境中，Agilent公司制定了一個編程員參考手冊，其中包含順利地將分析儀組合到新系統中的示范程序，NFA系列噪聲系數分析儀既不與8970B代碼兼容，也不能對8971C進行控制。

NFA系列主要技術指標

除非另有說明，所有指標均適用0℃--+5℃范圍，分析儀處于工作溫度范圍2小時，加電50分鐘并經過調整之后，便符合它的技術指標，在進行正確的測量之前，需進行用戶校準。

頻率范圍

NFA系列

N8972A : 10 MHz--1.5 GHz

N8973A : 10 MHz--3 GHz

N8974A : 10 MHz--6.7 GHz

N8975A : 10 MHz--26.5GHz
