IQxel 連接測試系統實現全覆蓋，WLAN（802.11a/b/g/n/ac）和藍牙（1.0?4.0）的設備的物理層測試。IQxel超過要求的帶寬和誤差矢量幅度（EVM）的802.11ac設備的要求。IQxel涵蓋了80和160 MHz的版本的802.11ac。

一個系統，所有關鍵的連接標準，

包括關鍵的連接在一臺測試標準的802.11ac，802.11a/b/g/n/p和藍牙1.0?4.0

80和160 MHz的版本，支持所有的802.11ac的信道帶寬的組合

使用多個同步IQxel單位

Litepoint IQxel  應用

WLAN和藍牙芯片組的驗證

WLAN路由器和接入點

無線局域網模塊和網絡接口卡（NIC）

WLAN /藍牙SiP（系統級封裝）設備

平板電腦和智能手機

 Litepoint IQxel  規格:

輸入頻率范圍

: 2150 至2600 MHz

: 49000至6000 MHz

輸入功率

+30 dBm峰值

+25 dBm平均

輸出功率范圍

+9到-95 dBm（CW）

輸出功率精度 ±0.50 dB（0到-95 dBm）

LitePoint IQxel wireless connectivity test systems

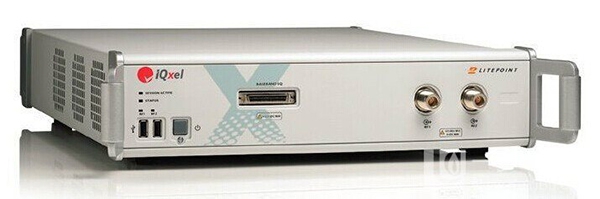

萊特波特IQxel-80|IQxel-160無線連接測試儀

IQxel?聯機能力測試系統可提供涵蓋完整范圍的WLAN （802.11a/b/g/n/ac）與藍牙 （1.0-4.0）設備的物理層測試。IQxel超越了802.11ac設備嚴格的帶寬要求與錯誤向量幅度（EVM）要求，并能提供802.11ac的80與160 MHz版本。

可滿足所有主要聯機能力標準的單機系統

在單一測試儀中，涵蓋802.11ac、802.11a/b/g/n/p與藍牙1.0-4.0等主要聯機能力標準。

支持所有802.11ac信道帶寬組合的80與160 MHz版本。

差動式模擬基頻I與Q信號可用于收發用途。

彈性的MIMO測試解決方案

憑借使用多個同步化IQxel裝置的互不關聯的獨立信號，達到真正的MIMO（多重輸入多重輸出）科技測試。

采用彈性架構，可隨MIMO訂購量增加，將MIMO需求從SISO需求（單一裝置）擴大至多部裝置。

制程優化

IQxel可為2部裝置提供完全校準的RF連接，簡化多部裝置的制造測試，達到最高的測量精確度。

精簡的2U架高底架，節省設備機架的空間。

易于部署——完全整合的處理功能可縮短數據傳輸時間，從而不需安裝外部PC控制器與軟件鏈接庫即可進行管理。

LitePoint IQxel+應用范圍

WLAN與藍牙芯片組驗證

WLAN路由器與無線基地臺

WLAN模塊與網絡適配器（NIC）(NIC)

WLAN／藍牙SiP（系統級封裝）裝置

平板電腦與智能手機

LitePoint IQxel特點：

專為制造環境設計

IQxel是第一部專為802.11ac裝置設計的單機測試儀（OBT），可輕松部署于嚴格的量產裝置用途的自動化測試解決方案。IQxel采用精簡的2U架高底架，不需外接PC處理，并使用標準的Gigabit以太網聯機，內建操作系統的獨立式網絡圖形用戶接口與SCPI兼容的控制指令，能提供最迅速、簡便的出廠測試功能。 IQxel可提供最大產量，具備原始的雙重DUT RF聯機能力，因此不需連接可能降低制造環境精確度并導致可靠度問題的外接RF組件。IQxel 160 MHz版本則可用于測試兩部80 MHz帶寬裝置，將測試站的裝置測試量提高一倍，進一步節省運作成本。

客戶信賴度

絕大多數廣受肯定的大量測試聯機裝置制造商都使用LitePoint測試設備——LitePoint設備迄今測試過的設備數量已超過10億。IQxel更將測量的可靠度與客戶信賴延伸至更新的802.11ac裝置。IQxel由全球主要制造中心的當?shù)豅itePoint人員提供協助支持，可在必要時提供實時的客戶支持與設備服務。LitePoint擁有100多個IQfact芯片組測試解決方案的鏈接庫，確保客戶可獲得源自校準與驗證主要供貨商的先進聯機能力芯片組解決方案的套件軟件解決方案
